變速箱齒輪軸專用液靜壓外圓磨床
型號：CTS-100
機臺特色
- 以成型砂輪研磨, 采用直進方式一次性進刀, 獲得穩定、有效率、可靠的加工品質, 大幅提升整體加工生產效率。
- 砂輪寬度可達300mm, 一次性完成最多15階差工件磨削, 滿足客戶需要的加工精度。
- Ｘ軸采用靜壓滑軌設計, 可改善在既有荷載下之遲滯現象, 使該軸向獲得較佳的移動精度及較大的承載剛性。
- 工件頭座與尾座伺服馬達同步雙驅功能, 可避開傳統研磨帶動環與工件干涉, 大大提升生產效率。

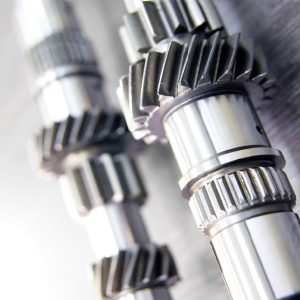

- 適用于齒輪軸、傳動軸之高精密磨削量產件。
規格表
| 機型 | 單位 UNIT | CTS-100 |
| 控制器 | Fanuc 0i-TF | |
| 加工能力 | ||
| 兩頂心間最大距離 | mm | 650 |
| 工作臺最大旋徑 | mm | 400 |
| 工件最大荷重 | kg | 35 |
| 工件研磨最大外徑 | mm | 380 |
| 砂輪 | ||
| 砂輪尺寸(外徑x寬x孔徑) | mm | ?455x(50-300)x?254 |
| 主軸最高轉速 | rpm | 2000 |
| 砂輪最大線速度 | m/sec | 48 |
| 砂輪軸座 | ||
| X軸移動行程 | mm | 200 |
| 工作主軸頭 | ||
| 頂針斜度 | -- | MT:4 |
| 工件主軸轉速 | rpm | 20~600 |
| 尾座 | ||
| 頂針斜度 | -- | MT:4 |
| 頂針型式 | -- | 油壓 Hydraulic |
| 尾座軸移動距離 | mm | 25 |
| 尾座前后調整距離 | mm | -- |
| 工作臺 | ||
| Z軸移動行程 | mm | 800 |
| 旋轉角度 | deg | -- |
| 容量 | ||
| 靜壓主軸油箱 | liter | 80 |
| 潤滑循環油箱 | liter | 60 |
| 水箱 | liter | 260 |
| 機臺尺寸 | ||
| 凈重/毛重(大約) | kg | 5500/6200 |
| 長x寬x高 | mm | 3750x2050x2250 |

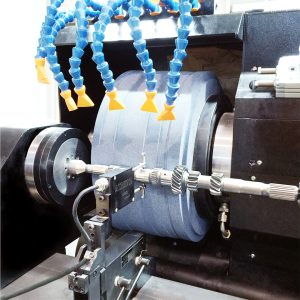

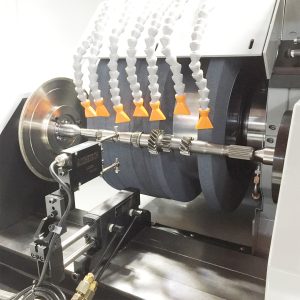

研磨應用
